Ngajalin Steel Trunnion Ball klep -FLANGE

Guocheng klep Grup Co.,LTD. mangrupa salah sahiji ngarah Cina ngajalin TRUNNION BALL Klep pabrik, wilujeng sumping ka borongan mirah ngajalin TRUNNION BALL klep ti pabrik urang.

Ngajalin TRUNNION bal klep

The trunnion bal klep dipaké pikeun neukteuk off atawa nyambungkeun média dina sagala rupa Class150 ~ Class2500. The valves dijieunna tina bahan béda anu cocog pikeun sagala rupa média kayaning cai, uap, minyak, gas liquefied, gas alam, gas batubara, asam nitrat, oxidizer, uréa jeung sajabana The mode nyetir kaasup operasi manual tur operasi listrik. Sambungan tungtung tiasa flange atanapi butt welding.

CIRI STRUKTURAL

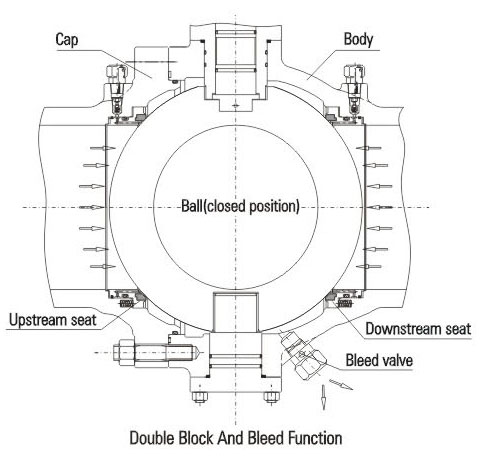

1. Blok Ganda Sareng Perdarahan (DBB)
Nalika klep ditutup sarta rongga tengah emptied ngaliwatan klep ngurangan, korsi hulu jeung hilir bakal bebas meungpeuk cairan dina inlet na outlet pikeun ngawujudkeun fungsi blok ganda. Fungsi sejen tina alat ngurangan éta korsi klep bisa dipariksa lamun aya wae leakage salila ujian. Sajaba ti éta, deposit di jero awak bisa dikumbah jeung discharged ngaliwatan alat ngurangan pikeun ngurangan karuksakan korsi ku najis dina medium.

2. Torsi Operasi Low
Klep bola pipa trunnion ngadopsi struktur bola trunnion sareng korsi klep ngambang, ku kituna ngahontal torsi langkung handap dina tekanan operasi. It uses timer lubricating PTFE na ngageser bearing pikeun ngurangan koefisien gesekan ka panghandapna ditéang jeung inténsitas tinggi na fineness bobot tinggi.

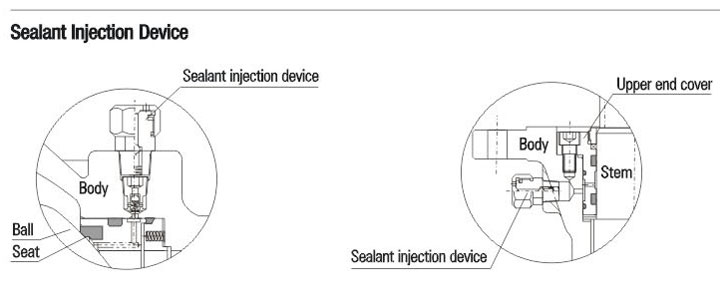

3. Darurat Sealing Alat
Klep bal kalayan diaméterna langkung ti atanapi sami sareng 6 ″ (DN150) sadayana dirarancang nganggo alat suntik sealant dina bobot sareng korsi. Nalika cingcin korsi atawa cingcin O bobot ruksak alatan kacilakaan, sealant pakait bisa nyuntik ku alat suntik sealant pikeun nyegah leakage sedeng dina ring korsi jeung bobot. Upami diperlukeun, sistem sealing bantu bisa dipaké pikeun ngumbah sarta lubricating korsi pikeun ngajaga kabersihan na.

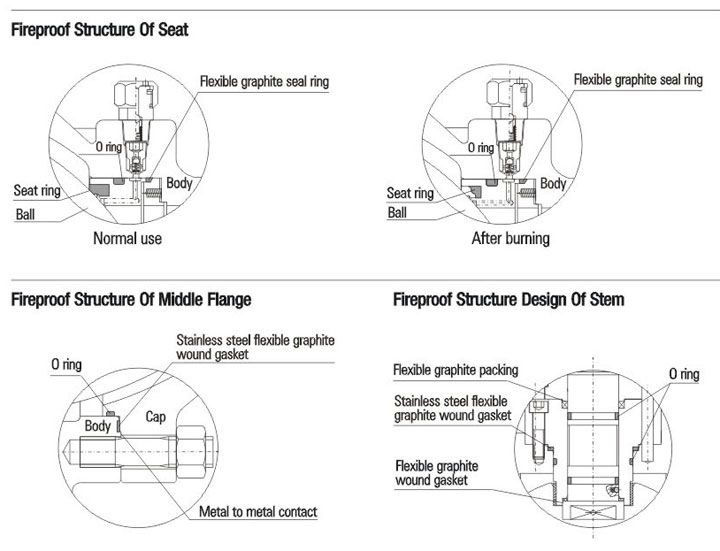

4. Desain Struktur Fireproof
Dina hal seuneu salila pamakéan klep, cingcin korsi, bobot O ring jeung flange tengah O ring dijieunna tina PTFE, karét atawa bahan non-logam lianna bakal decomposed atawa ruksak dina suhu luhur. Dina tekenan tina sedeng klep bal bakal nyorong korsi retainer gancang ka arah bal sangkan ring segel logam kontak bal sarta ngabentuk logam bantu pikeun struktur sealing logam, nu éféktif bisa ngadalikeun leakage klep. Desain struktur fireproof of klep bola pipa trunnion conforms kana sarat dina API 607, API 6FA, BS 7655 jeung standar lianna.

5. Struktur anti statik
The klep bal disadiakeun kalawan struktur anti statik sarta adopts alat ngurangan listrik statik langsung ngabentuk saluran statik antara bal na awak atawa ngabentuk saluran statik antara bal na awak ngaliwatan bobot, ku kituna ngurangan listrik statik dihasilkeun dut kana gesekan salila lawang jeung nutup bola na korsi ngaliwatan pipa, Ngahindarkeun seuneu atawa ledakan nu bisa jadi dibalukarkeun ku kaamanan statik.
6. Struktur sealing korsi dipercaya
The sealing korsi direalisasikeun ngaliwatan dua retainers korsi floating. Éta bisa ngambang axially pikeun meungpeuk cairan, kaasup sealing bal na sealing awak. The sealing tekanan low tina korsi klep direalisasikeun ku spring pre-tightening. Sajaba ti éta, pangaruh piston tina korsi klep nyaeta desinde alesan, nu nyadar tekanan tinggi sealing ku tekanan tina sedeng sorangan. Di handap ieu dua rupa bal sealing bisa direalisasikeun.
7. Sealing Tunggal (otomatis Relief Tekanan Dina Rongga Tengah Klep)
Sacara umum, struktur sealing tunggal dianggo, nyaéta, ngan ukur sealing hulu. Salaku spring bebas dimuat hulu jeung hilir korsi sealing dipaké, anu leuwih-tekanan jero rohangan klep bisa nungkulan pangaruh pre-tightening tina cinyusu, ku kituna nyieun korsi release tina bal jeung sadar relief tekanan otomatis arah bagian hilir.

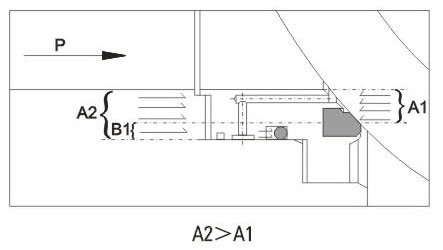

Sisi hulu: Nalika korsi ngalir axially sapanjang klep, tekanan P exerted dina bagian hulu (inlet) ngahasilkeun gaya sabalikna on A1. Salaku A2 leuwih luhur ti A1, A2-A1 = B1, gaya on B1 bakal nyorong korsi ka bal jeung sadar sealing kedap tina bagian hulu.

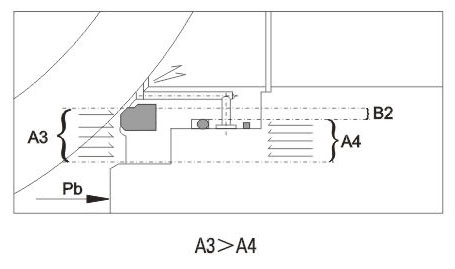

Sisi hilir: Sakali tekanan Pb di jero rohangan klep naék, gaya anu diterapkeun dina A3 langkung luhur tibatan dina A4. Salaku A3-A4 = B2, anu diferensial tekanan on B2 bakal nungkulan gaya spring sangkan pelepasan korsi tina bal jeung sadar relief tekanan rongga klep kana bagian hilir. Afterwards, korsi jeung bal bakal disegel deui aksi spring.

8. Double Sealing (piston ganda)
The trunnion pipa klep bola bisa dirancang jeung struktur sealing ganda saméméh jeung sanggeus bal pikeun sababaraha kaayaan layanan husus sarta sarat pamaké. Éta gaduh pangaruh piston ganda. Dina kaayaan normal, klep umumna adopts sealing primér. Nalika sealing korsi primér ruksak sarta ngabalukarkeun leakage. Korsi sekundér tiasa maénkeun fungsi sealing sareng ningkatkeun réliabilitas sealing.

korsi adopts struktur digabungkeun. Segel primér nyaéta logam pikeun segel logam. The segel sekundér nyaéta karét fluorine O ring nu bisa mastikeun klep bal ngahontal tingkat gelembung sealinge. Nalika diferensial tekanan pisan low, korsi sealing bakal mencét bal ngaliwatan aksi spring pikeun ngawujudkeun sealing primér. Nalika diferensial tekanan naék, gaya sealing tina korsi jeung awak bakal ningkat sasuai ku kituna pageuh ngégél korsi jeung bal jeung mastikeun kinerja sealing alus.

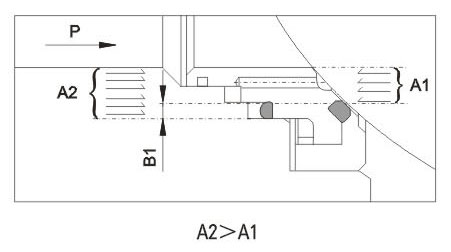

sealing primér: Hulu. Nalika diferensial tekanan leuwih handap atawa euweuh diferensial tekanan, korsi floating bakal mindahkeun axially sapanjang klep dina aksi spring jeung nyorong korsi ka arah bal pikeun tetep sealing kedap. Nalika tekanan pipa P naek, gaya exerted dina aréa A2 korsi klep leuwih luhur batan gaya exerted dina aréa A1, A2-A1 = B1. Ku alatan éta, gaya on B1 bakal nyorong korsi ka arah bal jeung sadar sealing kedap tina bagian hulu.

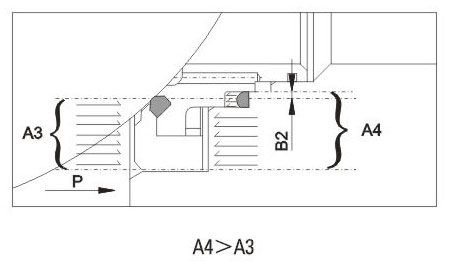

sealing sekundér: Hilir. Nalika diferensial tekanan leuwih handap atawa euweuh diferensial tekanan, korsi floating bakal mindahkeun axially sapanjang klep dina aksi spring jeung nyorong korsi ka arah bal pikeun tetep sealing kedap. Lamun tekanan rongga klep P naek, gaya exerted on aréa A4 korsi klep leuwih luhur batan gaya exerted on aréa A3, A4-A3 = B1. Ku alatan éta, gaya on B1 bakal nyorong korsi ka arah bal jeung sadar sealing kedap tina bagian hulu.

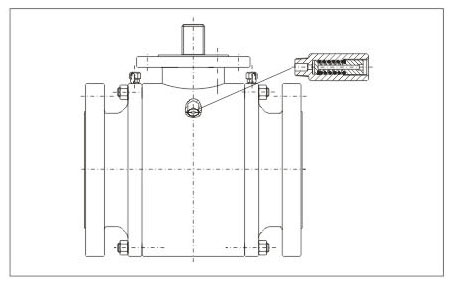

9. Alat Relief Kasalametan
Kusabab klep bal dirancang kalayan sealing primér sareng sekundér canggih anu gaduh pangaruh piston ganda, sareng rongga tengah teu tiasa ngawujudkeun relief tekanan otomatis, klep relief kaamanan kedah dipasang dina awak pikeun nyegah bahaya karusakan tekanan anu luhur di jero rohangan klep anu tiasa lumangsung kusabab ékspansi termal sedeng. Sambungan tina klep relief kaamanan umumna NPT1 / 2. Titik anu sanés anu kedah diperhatoskeun nyaéta médium klep relief kaamanan langsung dibuang ka atmosfir. Dina hal discharging langsung kana atmosfir teu diwenangkeun, kami nyarankeun yén klep bal kalawan struktur husus relief tekanan otomatis arah aliran luhur kudu dipaké. Tingali di handap pikeun detil. Punten nunjukkeun dina urutan upami anjeun henteu peryogi klep relief kaamanan atanapi upami anjeun hoyong nganggo klep bal kalayan struktur khusus relief tekanan otomatis nuju aliran luhur.

10. Struktur Secial Relief Tekanan Otomatis Nuju Upper Stream

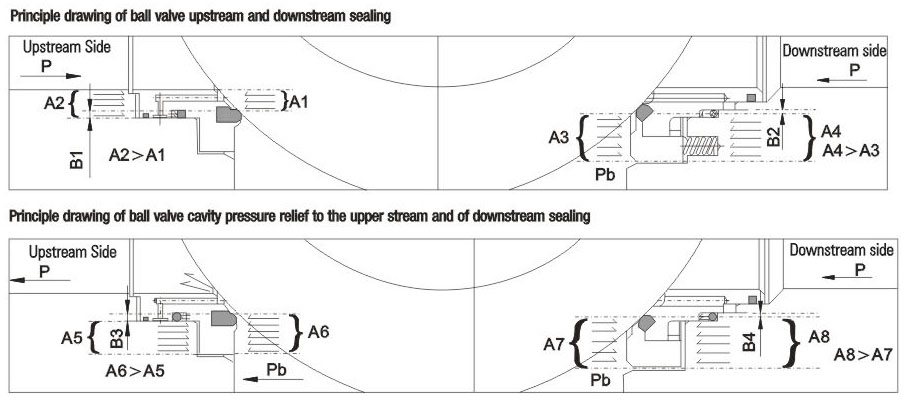

Kusabab klep bal dirancang kalayan sealing primér sareng sekundér canggih anu gaduh pangaruh piston ganda, sareng rohangan tengah teu tiasa ngawujudkeun relief tekanan otomatis, klep bal kalayan struktur khusus disarankeun pikeun nyumponan sarat relief tekanan otomatis sareng mastikeun henteu aya polusi lingkungan. Dina struktur, aliran luhur adopts sealing primér sarta stream handap adopts primér sarta sealing sekundér. Nalika klep bola ditutup, tekanan dina rohangan klep tiasa ngawujudkeun relief tekanan otomatis kana aliran luhur, ku kituna pikeun nyingkahan bahaya anu disababkeun ku tekanan rongga. Nalika korsi primér ruksak sarta leaks, korsi sekundér ogé bisa maénkeun fungsi sealing. Tapi perhatian husus kudu dibayar ka arah aliran tina klep bal. Dina mangsa pamasangan, perhatikeun arah hulu jeung hilir. Ningali gambar di handap ieu pikeun prinsip sealing klep sareng struktur khusus.

11. Niup-kaluar Buktina Batang
Batang sdopts struktur buktina blow-out. Sirungna dirarancang kalayan tapak suku di handapna supados kalayan posisi panutup tungtung luhur sareng sekrup, bobotna moal ditiup ku médium sanajan aya tekanan anu teu normal dina rohangan klep.

12. Résistansi Korosi Jeung Résistansi Stress Sulfida
Sangu korosi tangtu ditinggalkeun pikeun ketebalan témbok awak. Batang baja karbon, aci tetep, bal, korsi jeung korsi cingcin anu subjected kana plating nikel kimiawi nurutkeun ASTM B733 na B656. Sajaba ti éta, rupa-rupa bahan tahan korosi sadia pikeun pamaké pikeun milih.
Numutkeun sarat palanggan, bahan klep tiasa dipilih dumasar kana NACE MR 0175 / ISO 15156 atanapi NACE MR 0103, sareng kontrol kualitas anu ketat sareng pamariksaan kualitas kedah dilaksanakeun salami manufaktur supados tiasa nyumponan sarat dina standar sareng nyumponan kaayaan jasa di lingkungan sulfurisasi.

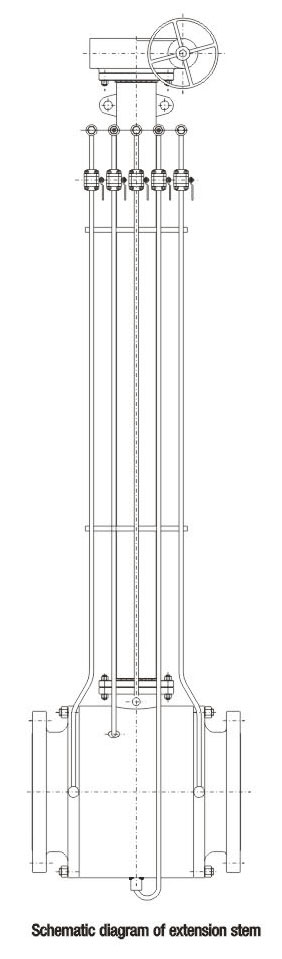

13. Batang Extension
Sedengkeun pikeun valves embedded, batang extension bisa disadiakeun lamun operasi taneuh diperlukeun. Batang extension diwangun ku bobot, klep suntik sealant, sarta klep drainase nu bisa diperpanjang ka luhur pikeun genah operasi. Pamaké kedah nunjukkeun syarat batang ekstensi sareng panjang nalika nempatkeun pesenan.
Pikeun valves bola disetir ngaliwatan listrik, pneumatic jeung pneumatic -hydraulic operasi, panjang batang extension kedah ti puseur pipa ka flange luhur.
